蓝宝石晶片有氧/无氧退火解决方案



  通常，GaN基材料和器件的外延层主要生长在蓝宝石衬底上。蓝宝石衬底有许多的优点：首先，蓝宝石衬底的生产技术成熟、器件质量较好；其次，蓝宝石的稳定性很好，能够运用在高温生长过程中；最后，蓝宝石的机械强度高，易于处理和清洗。因此，大多数工艺一般都以蓝宝石作为衬底材料。



  在显示及电子器件中，蓝宝石衬底厚度仅有上百微米，在蓝宝石衬底的切割、双面研磨以及单面研磨、抛光过程中，尽管部分的加工应力会在下一道加工工序释放，但是这种应力释放是无序释放，同时未释放的加工应力会在晶片表面集聚，影响蓝宝石晶片的翘曲程度，严重的翘曲会在后道加工过程产生破片，影响整个加工循环的晶片质量。



  蓝宝石衬底晶片加工过程中，研磨作业后需要进行退火处理，退火前需对衬底进行清洗，将清洗干净后的衬底放入退火炉中进行高温退火，以去除加工过程中所残余的应力，并消除残余应力所引起的衬底形变。



  杏盛科技针对行业需求，潜心研发 有氧和无氧衬底退火炉设备，以满足客户加工工艺的要求，创造极致的工业产品。

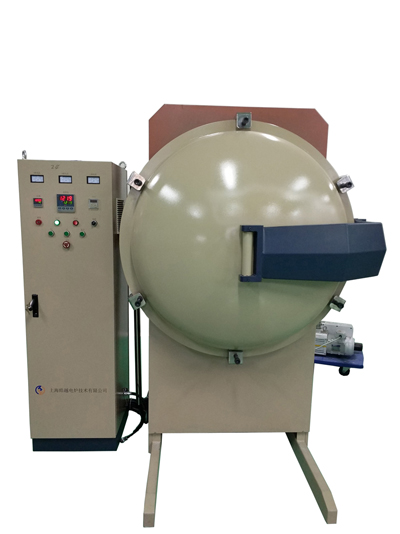

蓝宝石晶片无氧退火炉

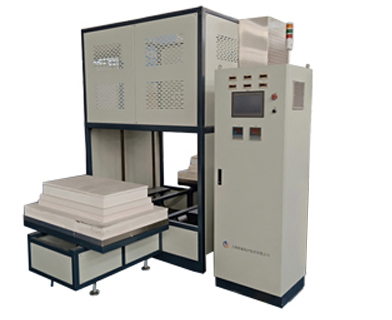

蓝宝石晶片有氧退火炉



特点

• 去应力：使蓝宝石便于加工，切屑。
• 消除应力集中，避免晶片自动开裂，以及加工中产生裂纹、爆口等。
• 退火工艺升温速率不宜过快，直径越大，保温时间应越长；降温时间应大于升温时间，避免再次产生应力。
• 去色心：使蓝宝石更透明，透光更好。

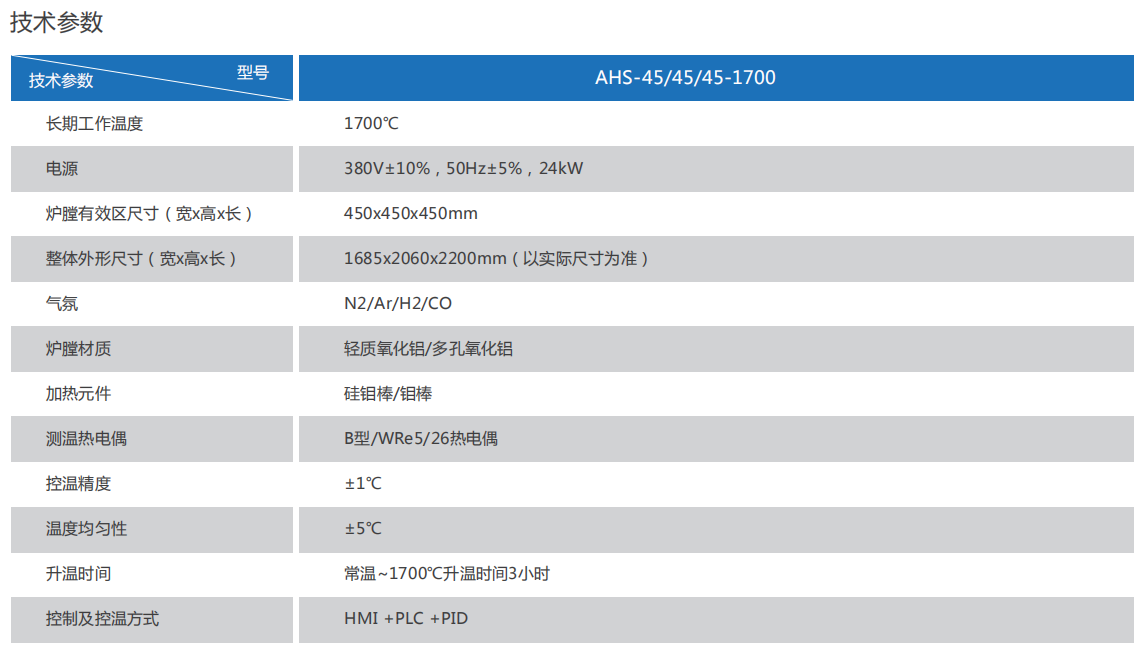

技术参数



1）无氧退火炉





2）有氧退火炉

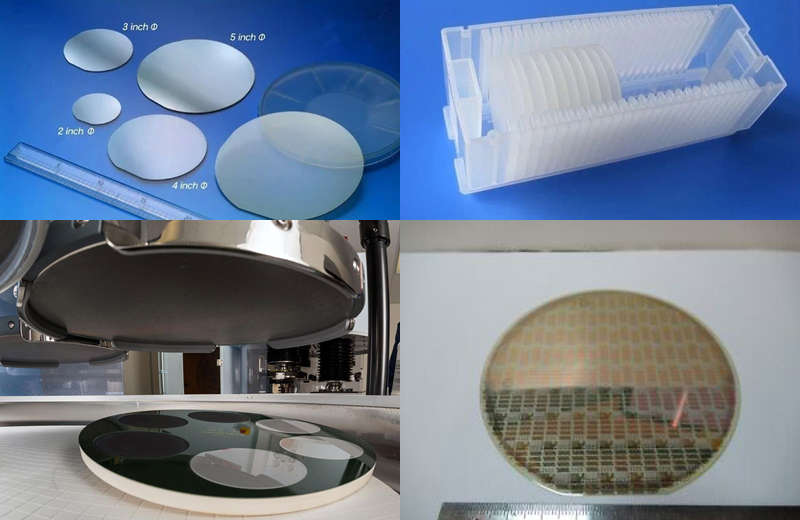

典型应用
