一、MIM常压烧结

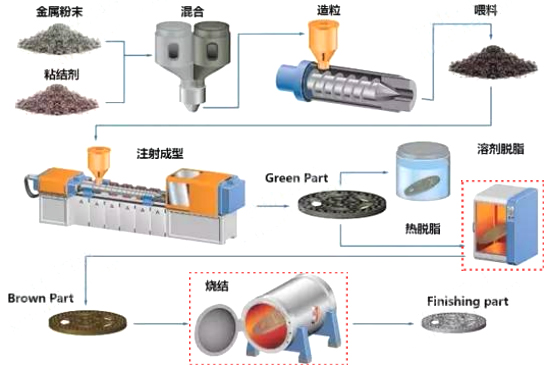

工艺流程及介绍：
MIM工艺主要包括产品设计、模具设计、质量检测、混合、成型、脱脂、烧结、二次加工等8个重要环节，我公司可根据客户产品及工艺要求，定制脱脂和烧结设备，且可整合一起，提供真空脱脂烧结一体化设备。
1、石墨热场真空脱脂烧结一体设备；
适合材料：
铁镍合金，大部分不锈钢（17-4ph,316L,PANACEA等），模具钢，高速钢等
杏盛科技为用户此类MIM（铁镍合金，大部分不锈钢（17-4ph,316L,PANACEA等），模具钢，高速钢等）提供以下解决方案：
|
编号 |
VHS4415 |
|
型号 |
VHSgr-40/40/150-1600 |
|
有效工作区间（mm） |
400×400×1500(mm) |
|
最大承载重量 |
300KG |
|
加热功率/总功率 |
240KW/280KW |
|
最高设计温度 |
1600℃ |
|
最高工作温度 |
1550℃ |
|
控温方式 |
二带控温 |
|
高温均匀性 |
≤±3℃ |
|
最大升温速率（空炉） |
15℃/min（≤1000℃）； 10℃/min（1000-1550℃） |
|
极限真空度 |
冷、空、干净炉膛内，≤ 2Pa |
|
真空泄漏率 |
冷、空、干净炉膛内，≤ 2Pa/h |
|
收蜡率 |
≥98﹪ |
|
冷却速度（满炉） |
从1450到100度，5~7小时 |
2、金属热场真空脱脂烧结一体设备；
适合材料
低碳不锈钢，钛合金（Ti、TC4），铜合金，钨合金，高温合金(718、713)等
杏盛科技为用户此类MIM（低碳不锈钢，钛合金（Ti、TC4），铜合金，钨合金，高温合金(718、713)等）提供以下解决方案：
|
编号 |
VHS4412-M |
|
型号 |
VHSmo-42/45/125-1600 |
|
有效工作区间（mm） |
420×450×1250(mm) |
|
最大承载重量 |
300KG |
|
加热功率/总功率 |
240KW/280KW |
|
最高设计温度 |
1600℃ |
|
最高工作温度 |
1550℃ |
|
控温方式 |
二带控温 |
|
高温均匀性 |
≤±3℃ |
|
最大升温速率（空炉） |
15℃/min（≤1000℃）； |
|
极限真空度 |
冷、空、干净炉膛内，≤ 2Pa |
|
真空泄漏率 |
冷、空、干净炉膛内，≤ 2Pa/h |
|
收蜡率 |
≥98﹪ |
|
冷却速度（满炉） |
从1450到100度，8~10小时 |
二、MIM压力烧结
工艺流程及介绍
针对真空烧结工艺产品致密度较低的痛点，开发了压力脱脂烧结一体炉，可在高温时，通过高的气体压力作用，提升产品的烧结密度。
1、1MPa石墨热场真空压力脱脂烧结一体设备；
适合材料：
碳化钨、碳化钛、碳化钽等。
杏盛科技1MPa压力脱脂烧结规格：
|
编号 |
PHS4412-1 |
|
型号 |
PHSgr-40/40/120-1600 |
|
有效工作区间（mm） |
400×400×1200(mm) |
|
最大承载重量 |
600KG |
|
加热功率/总功率 |
240KW/280KW |
|
最高设计压力 |
1MPa |
|
最高工作压力 |
0.96MPa |
|
最高设计温度 |
1600℃ |
|
最高工作温度 |
1550℃ |
|
控温方式 |
三带控温 |
|
高温均匀性 |
≤±5℃ |
|
最大升温速率（空炉） |
15℃/min（≤1000℃）； |
|
极限真空度 |
冷、空、干净炉膛内，≤ 2Pa |
|
真空泄漏率 |
冷、空、干净炉膛内，≤ 2Pa/h |
|
收蜡率 |
≥98﹪ |
|
冷却速度（满炉） |
从1450到100度，6~8小时 |
2、6MPa石墨热场真空压力脱脂烧结一体设备；
适合材料
碳化钨、碳化钛、碳化钽等。
杏盛科技6MPa压力脱脂烧结规格：
|
编号 |
PHS4412-6 |
|
型号 |
PHSgr-40/40/120-1600 |
|
有效工作区间（mm） |
400×400×1200(mm) |
|
最大承载重量 |
600KG |
|
加热功率/总功率 |
300KW/340KW |
|
最高设计压力 |
6MPa |
|
最高工作压力 |
5.80MPa |
|
最高设计温度 |
1600℃ |
|
最高工作温度 |
1550℃ |
|
控温方式 |
三带控温 |
|
高温均匀性 |
≤±5℃ |
|
最大升温速率（空炉） |
15℃/min（≤1000℃）； |
|
极限真空度 |
冷、空、干净炉膛内，≤ 2Pa |
|
真空泄漏率 |
冷、空、干净炉膛内，≤ 2Pa/h |
|
收蜡率 |
≥98﹪ |
|
冷却速度（满炉） |
从1450到100度，6~8小时 |
3、10MPa石墨热场真空压力脱脂烧结一体设备；
适合材料
碳化钨、碳化钛、碳化钽等。
杏盛科技10MPa压力脱脂烧结规格：
|
编号 |
PHS4412-10 |
|
型号 |
PHSgr-40/40/120-1600 |
|
有效工作区间（mm） |
400×400×1200(mm) |
|
最大承载重量 |
600KG |
|
加热功率/总功率 |
370KW/410KW |
|
最高设计压力 |
10MPa |
|
最高工作压力 |
9.50MPa |
|
最高设计温度 |
1600℃ |
|
最高工作温度 |
1550℃ |
|
控温方式 |
三带控温 |
|
高温均匀性 |
≤±5℃ |
|
最大升温速率（空炉） |
15℃/min（≤1000℃）； |
|
极限真空度 |
冷、空、干净炉膛内，≤ 2Pa |
|
真空泄漏率 |
冷、空、干净炉膛内，≤ 2Pa/h |
|
收蜡率 |
≥98﹪ |
|
冷却速度（满炉） |
从1450到100度，5~7小时 |
三、CIM常压烧结
石墨热场真空脱脂烧结一体设备；

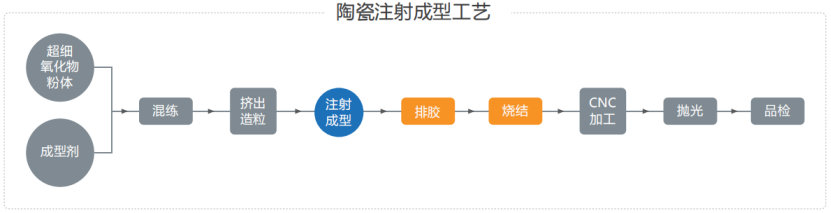

CIM工艺主要包括产品设计、模具设计、质量检测、混合、成型、脱脂、烧结、二次加工等8个重要环节，我公司可根据客户产品及工艺要求，定制脱脂和烧结设备，且可整合一起，提供真空脱脂烧结一体化设备。
适合材料
氧化锆、氧化铝、氮化硅、碳化硅等；
杏盛科技为CIM解决方案如下：
主要特点如下：
(1) 可自由地直接制备几何形状复杂的制品。
(2) 成形周期短，仅为浇注、热压成型时间的几十分之一至几百分之一，坯件的强度高，可自动化生产，生产过程中的管理和控制也很方便，适宜大批量生产。
(3) 由于粘结剂有较好的流动性，注射成型坯件的致密度相当均匀。
(4) 由于注射成型加入的粘结剂较多，故脱脂时间长，尤其是厚度大的制品，脱脂时间可能长达100-200小时。
(5) 由于粉末和粘结剂的混合很均匀，粉末之间的间隙很小，烧结过程中的收缩特性基本一致，所以制品各部位密度均匀，几何尺寸精度高。
(6) 有效区尺寸：400X400X1500mm
(7) 温度均匀性：±3℃
|
编号 |
VHS4415 |
|
型号 |
VHSgr-40/40/150-1800 |
|
有效工作区间（mm） |
450×450×1500(mm) |
|
最大承载重量 |
300KG |
|
加热功率/总功率 |
240KW/280KW |
|
最高设计温度 |
1800℃ |
|
最高工作温度 |
1750℃ |
|
控温方式 |
2 zones |
|
高温均匀性 |
≤±3℃ |
|
最大升温速率（空炉） |
15℃/min（≤1000℃）； 10℃/min（1000-1550℃） |
|
极限真空度 |
冷、空、干净炉膛内，≤ 2Pa |
|
真空泄漏率 |
冷、空、干净炉膛内，≤ 2Pa/h |
|
收蜡率 |
≥98﹪ |
|
冷却速度（满炉） |
从1450到100度，5~7小时 |
