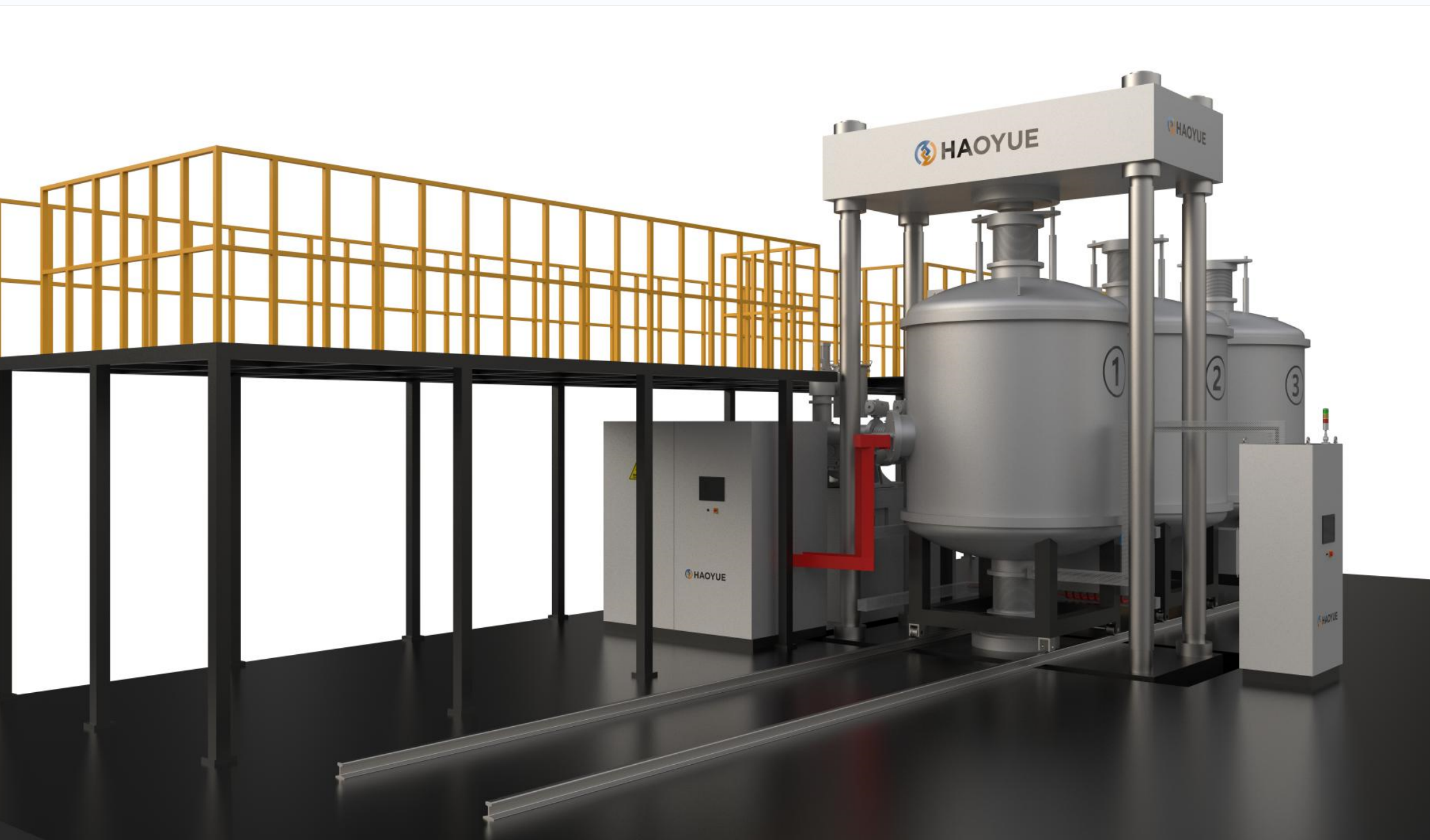

谈谈热压炉的结构和特点

　　热压炉的主要用途：应用于粉末冶金、陶瓷、高温合金等在真空状态或保护气氛下的高温热压成型或烧结，也可用于热压复合材料。使粉末或生坯在模具内在受压过程中加热，用于较难烧结的结构陶瓷、功能陶瓷、生物陶瓷及复合材料等的烧结。

　　热压炉的结构说明：
　　1、本电炉为立式结构，采用双层水夹层结构，内、外壁及法兰均为304不锈钢。炉体分为两部分，其中三分之一为炉盖可手动完全侧开门，三分之二部分为固定炉体，设计独特，便于操作。
　　2、真空系统：由油扩散泵、罗茨泵、机械泵配电磁压差阀(防止因突然停电、机械泵油倒灌)充气阀、放气阀、真空蝶阀、真空压力表(±Pa)波纹管、真空管路和支架等组成。
　　3、液压系统：采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺(测距精度0.02mm)、液压缸等相关液压装置，压力调节半自动化、可通过手动调节。仪表可设定自动调节压力，并能实现稳压、保压。
　　4、水冷系统：由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。
　　5、温控系统：采用可控硅控温，配置有PID功能仪表，数显表，具有超温声光报警功能，也可选用PLC触摸屏自动控制，并保留历史数据，便于分析烧结过程。
　　6、充气系统：由各种管道及阀门组成，并配有电磁放气阀、压力传感器，当炉内压力高于值时会自动放气，充气管路上装有针阀，可控制充气量。

　　热压炉的主要特点：
　　1、具有热压和烧结多种功能。
　　2、加热方式为电阻加热，加热体有电阻丝、硅碳棒、硅钼棒等。
　　3、液压系统关键部位采用上等原件，具有自动保压、缓慢加载、速度可调等特点。
　　4、采用先进智能控温仪表，可自行设置多段升温曲线。
　　5、加热区大小，压力大小可根据用户要求定制。
