真空热压炉的性能特点及其炉体部分的介绍

　　真空热压炉主要用于粉末陶瓷材料和粉末烧结材料在真空（或保护气氛）状态下的高温烧结和热压处理，也可用于其他金属或非金属材料在真空（或保护气氛）状态下的高温烧结和热压处理。
　　真空热压炉的性能特点：
　　1、热压炉主机为卧式单室结构，由炉体、炉盖、加热室和强制循环气冷装置等组成。
　　2、炉体和炉盖为双壁水冷结构，内外壁采用碳钢制造。两层之间有夹缝，内通冷却水，前端与炉口法兰相连接，后端与封头相连接，在炉体的后端留有与风冷电机相连接的法兰接口。在炉体的下部设计有炉体的支架，以便摆放炉体。
　　3、炉体与炉门之间的密封设计为锁圈双向密封，密封圈安装于炉门法兰的凹槽中，可以保证真空炉在负压和高压气冷时的密封。
　　4、加热室由隔热层、加热元件、料台等部分组成。
　　5、在热压炉后端装有高流率鼓风机和热交换器等组成的快速冷却系统。
　　6、充气系统：由储气罐需方自备、大通径专用气动截止阀，微调阀、手动阀。
　　7、热交换器前设有导流板，以使气体顺畅流动。
　　8、真空系统：真空系统由旋片泵、罗茨泵，扩散泵，装设在抽空管道上的真空挡板阀、压差阀、柔性连接件及其它附件组成的中真空机组成。

　　真空热压炉的炉体部分：

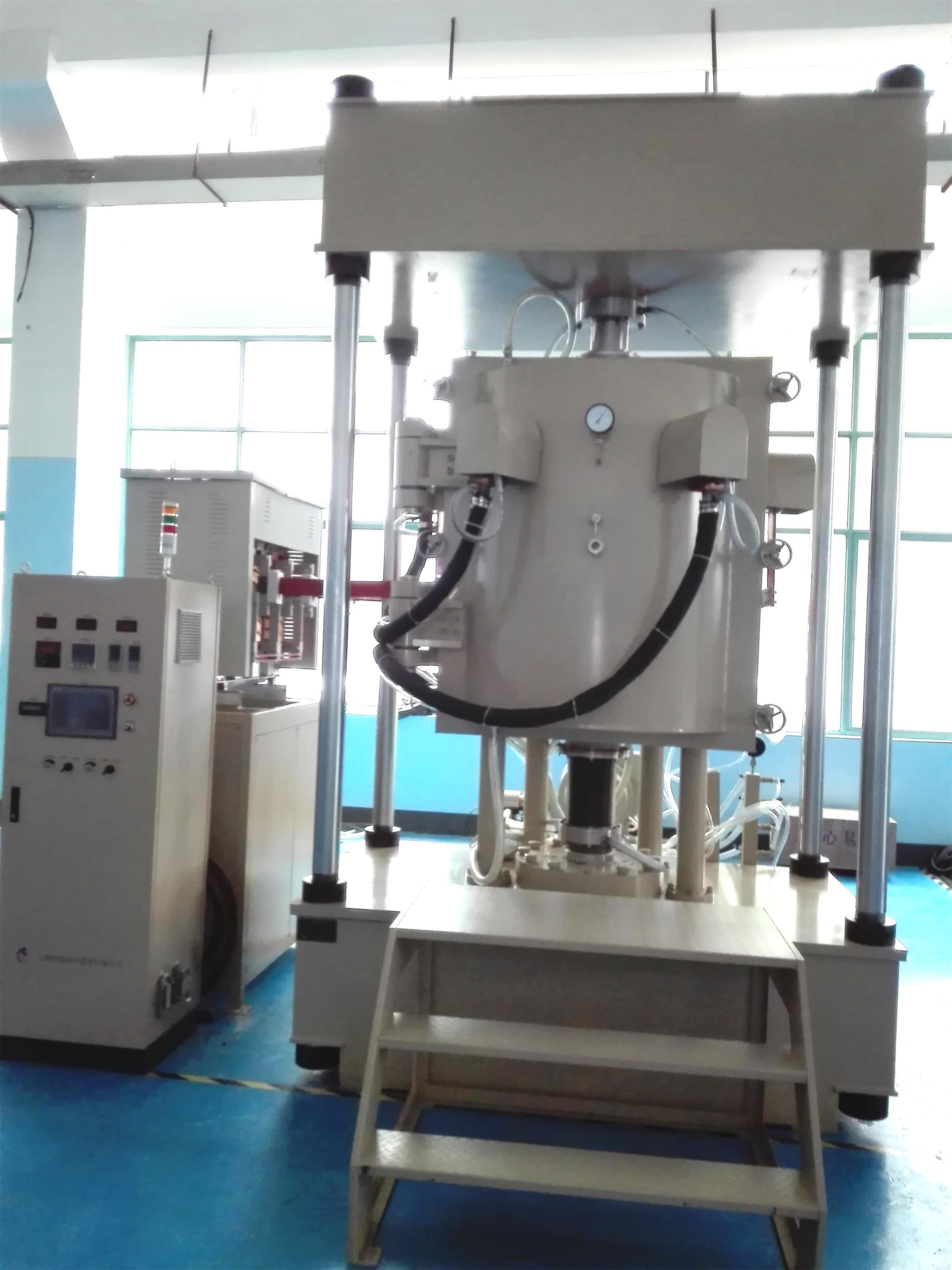

　　1、炉体为立式炉壳、外筒及法兰均采用优质碳钢材料制成，内外筒与上下法兰焊成一个整体，两层之间形成夹套可以通水冷却，可将传到炉壳内壁上的热量带走；炉体中间开有抽气孔、热电偶测温孔及观察孔等。
　　2、炉体上部是炉盖，它是由内外封头和法兰焊成，中间可通水冷却炉盖；炉盖的开启是通过机械手动方式，将炉盖顶升并平移转开炉盖，炉盖上装有压头、压力传感器和压紧装置，并装有放气阀门；上下压头采用材料制成，并通有循环冷却水。炉体中部红外仪测温孔及观察孔均配有充气孔以便观察孔玻璃不受炉内污染物污染.红外测温仪固定在炉体上，并且不影响观察窗玻璃的拆卸。
　　3、炉底部份也是由内外封头和法兰组成，中间通水冷却，固定在炉体下部；炉底上装有电极引入装置、进气阀门、下压头和可显示位移距离的传感器等装置；压头采用不锈钢材料制成，并通有循环冷却水。
　　4、发热体采用石墨棒制作而成，发热石墨棒经加工制成三相发热体与电极联结，并由电炉控制系统三相供电经过变压器降压后用铜牌联结到三个引出电极，形成一个控制回路；电极装置均有水冷循环。
　　5、炉内四围及顶部的隔热屏由多层石墨毡及不锈钢支架组成，经过加工制作成一个整体的隔热系统，能方便的安装及维修；底部隔热屏由石墨组成，配有多块由高强度石墨制成的石墨压头，可用于在热压时调整模具的高低。
