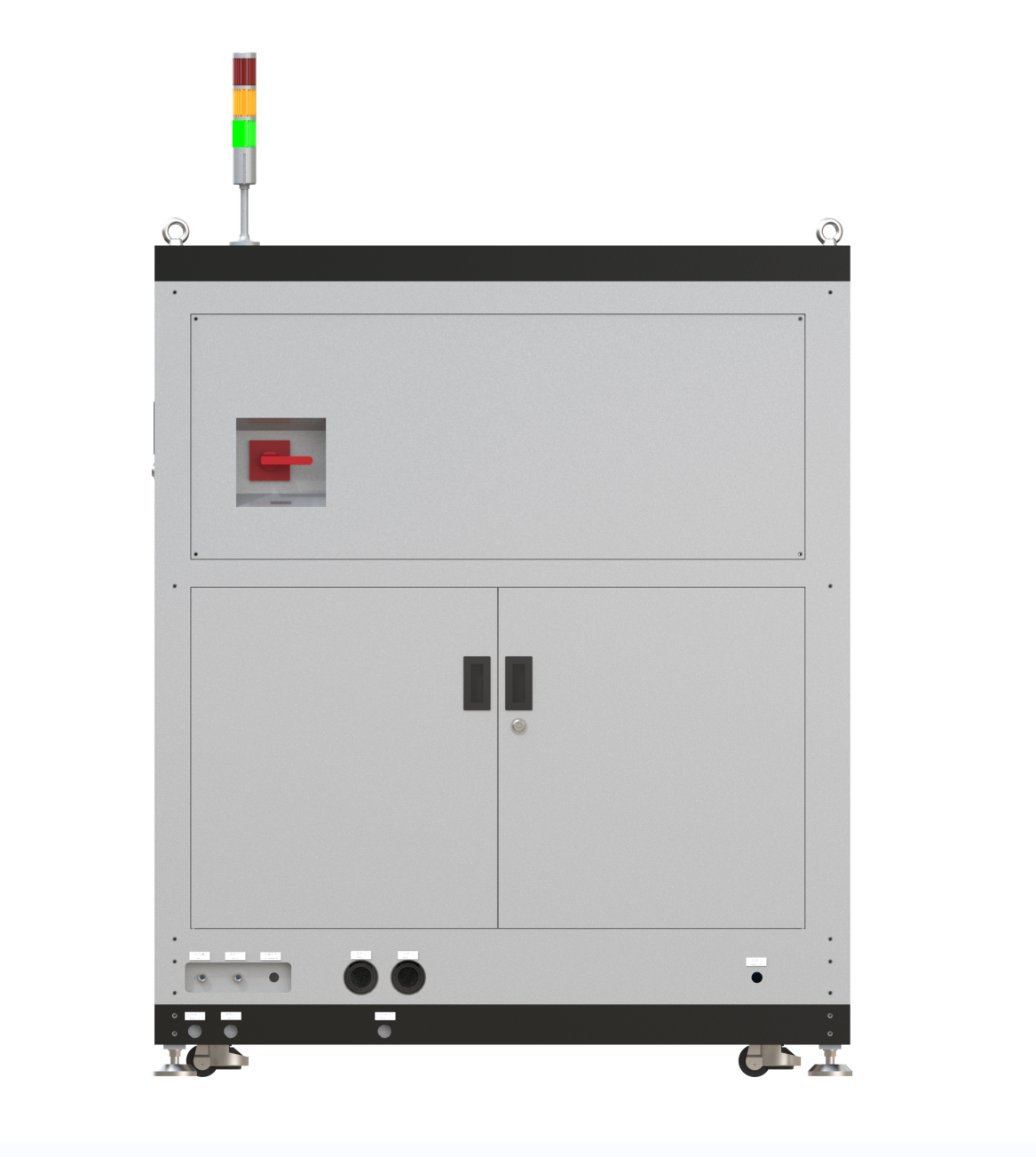

简要描述：VHPgr-20/20/30-2000型真空热压炉是在真空（或其它气氛）条件下将材料热压成型的成套设备，主要采用石墨电阻式加热，由油缸驱动的压头上下加压。
更新日期：2024-05-24访 问 量：14211.采用卧式、侧开门结构：装、卸模具精度高，操作方便；
2.升温快：升温速率1~10℃/分钟（≤1600℃），升温速率1~5℃/分钟（＞1600℃）；
3.温度均匀性好：平均温度均匀性为±5℃（5点测温，恒温区1000℃保温1h后检测）；
4.压力精度高：采用伺服液压控制系统，压力精度为±3‰；
5.安全性能好：采用HMI+PLC+PID压力传感控制，安全可靠；
6.密封性能好：动态压头均采用波纹管密封，确保不漏气。
|
编号 |
P2GR20 |
|
产品型号 |
VHPgr-20/20/30-2000 |
|
最高设计温度（ ℃ ） |
2000 |
|
加热元件 |
等静压石墨 |
|
加热功率（kW） |
45 |
|
压头材质 |
等静压石墨 |
|
测温元件 |
钨铼热电偶 |
|
升温速率 |
1~20℃/min |
|
温度均匀性 |
±5℃（5点测温，恒温区1000℃保温1h后检测） |
|
炉膛尺寸 |
200x200x300 |
|
压头行程（ mm ） |
100 |
|
压头开放高度（ mm ） |
160 |
|
样品直径（ mm ） |
Φ20~80 |
|
压力（吨） |
30 |
|
加压方式 |
下加压，由下往上加压 |
|
可充气氛 |
氮气/氩气一路 |
|
冷态极限真空度（ Pa ） |
6.7x10-3Pa（空炉、冷态、经净化） |
|
设备外形尺寸（ mm ） |
1425x1550x1850mm(DxWxH) |
